Systemicon FSC

    Szellőzőtornyok

    Nagy teljesítmény és innovatív kialakítás


    A Jeremias szellőzőrendszerek  lenyűgöző módon ötvözik a magas funkcionalitást és az elegáns dizájnt.

    Szabadon álló, egyfalú befúvó/elszívó kéményként az „FSC”-t a klíma- és szellőzéstechnikában használják. A látható, statikailag tartó cső egyben a közegszállító rendszer is.

    A modern épületegyüttesek részeként a befúvó/elszívó kéményeknek nemcsak funkcionálisan kell megtervezni az adott alkalmazást, hanem meg kell felelniük a legmagasabb esztétikai követelményeknek is. Szellőzőtornyaink többnyire egyedileg kivitelezett, csiszolt vagy festett rozsdamentes acél felületükkel mindig látványosak az épületek homlokzatán, az udvarokon és az ipari tetőkön is.

    Az ügyfelek különleges kéréseit már a tervezési szakaszban figyelembe vesszük.

    Függetlenül attól, hogy különböző formájú szellőztetős szívótoronyról van szó, az FSA kémény költséghatékony alternatívájáról az alacsony szennyezőanyag-kibocsátású elszívott levegőhöz vagy egy befúvó/elszívó levegő kombinációs toronyról van szó – a Jeremias-nál a rendszereket rendkívül professzionálisan, projektspecifikus alapon, az áramlási ellenállás és az áramlási zaj figyelembevételével tervezik.

    A minden falvastagságú rozsdamentes acél megmunkálásában szerzett több évtizedes tapasztalatunknak köszönhetően prémium minőségű szellőzőtornyokat tudunk garantálni.

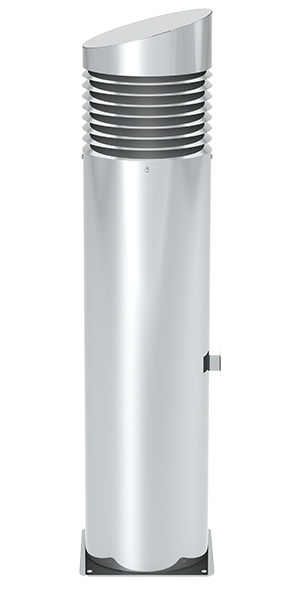

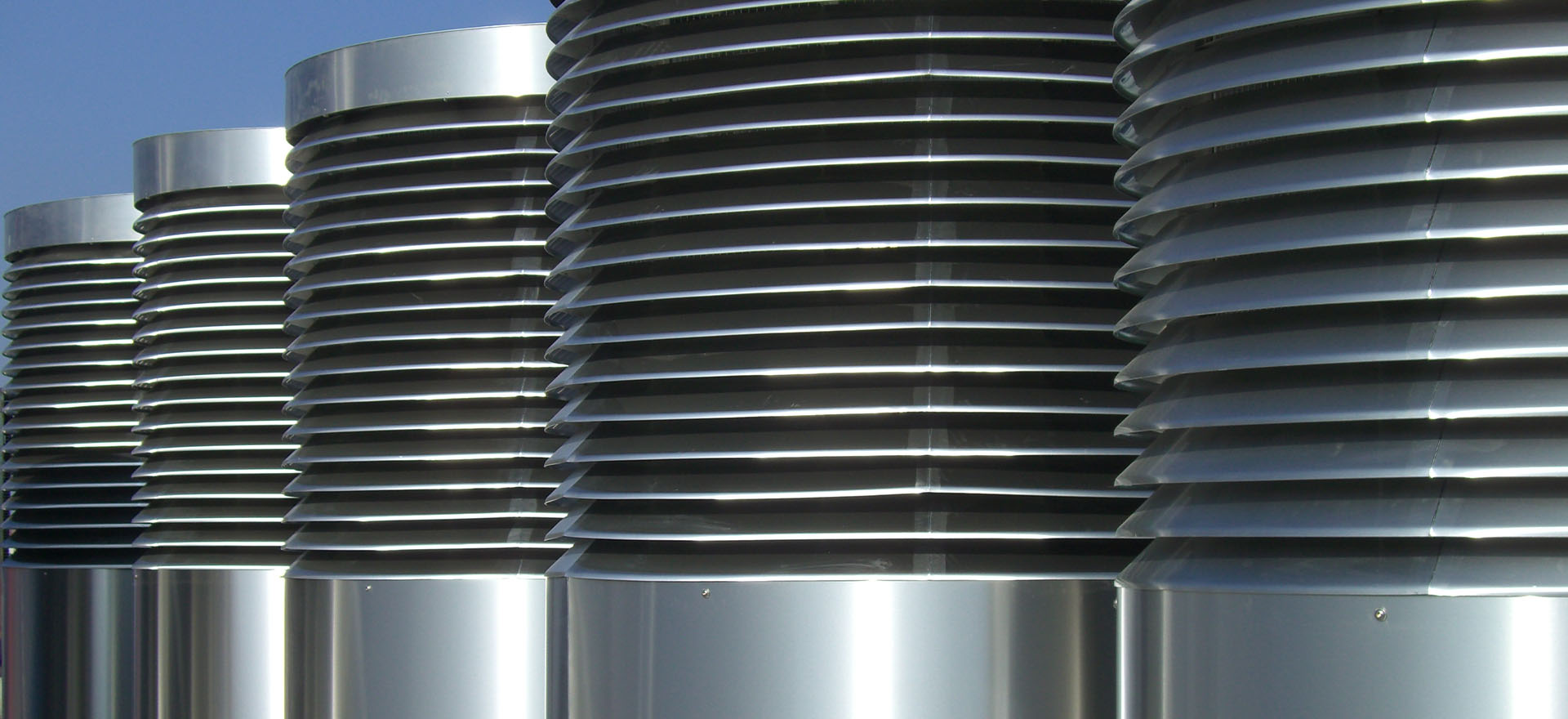

    FSC szívótorony

    Szabadon álló, egyfalú szellőzőtorony a friss levegő beszívásához



    ÉpítésA látható cső statikailag teherbíró és egyben közeget is szállít. Az igényektől függően a szellőzőtornyok rozsdamentes acélból (1,5 mm-től) vagy acélból (4 mm-től) készülnek.
    Statikus rendszerHorgonykosár vagy épületcsatlakozás
    Teherhordó elemEgyfalú állócső rozsdamentes acélból vagy acélból
    Statika szerint méretezés
    Építésegyrétegű
    Szájkosár zárásaLécek 180° / 360° egyenes tetővel, ferde tetővel vagy kúpos tetővel
    Felületi megjelenésFacet körcsiszolás rozsdamentes
    acélhoz, horganyzott vagy festett acélhoz (burkolat)



    Tömítő, szorító karima tömítőfólia rögzítéséhez

    Ahhoz, hogy a szellőzőtornyot a talajra vagy a tetőre időjárásálló módon lehessen felszerelni, tömítőfóliába vagy tetőburkolatba kell beépíteni. A karima és az ellenkarima rögzítési pontként szolgál a tető/padló tömítésének a szellőzőtoronyhoz való rögzítéséhez. Ez ráadásul lefedhető egy időjárásálló gallérral a rendszer teljes lezárása érdekében.

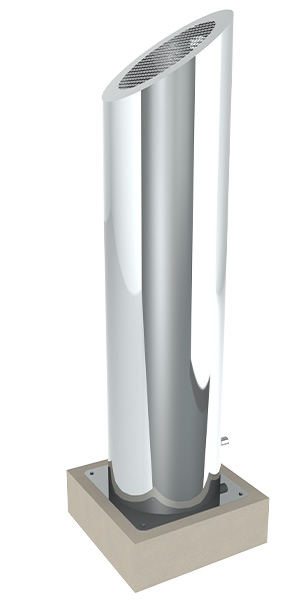

    FSC kifújó torony

    Szabadon álló, egyfalú szellőzőtorony alacsony szennyezőanyag-tartalmú elszívott levegő kifújásához



    ÉpítésA látható cső statikailag teherbíró és egyben közeget is szállít. Általában nincs szigetelve. Az igényektől függően a szellőzőtornyok rozsdamentes acélból (1,5 mm-től) vagy acélból (4 mm-től) készülnek.
    Statikus rendszerHorgonykosár vagy épületcsatlakozás
    Teherhordó elemEgyfalú állócső rozsdamentes acélból vagy acélból
    Statika szerint méretezés
    Építésegyrétegű
    Szájkosár zárása90°-os kilépő ív madárvédő ráccsal vagy egyenes madárvédelemmel
    Felületi megjelenésFacet körcsiszolás rozsdamentes
    acélhoz, horganyzott vagy festett acélhoz (burkolat)



    Vízleválasztó

    A nyitott tetejű elszívó toronyba integrált vízleválasztók akadályozzák meg az esővíz bejutását a szellőzőrendszerbe. Összegyűjtik az összes csapadékot, és egy vízelvezető rendszeren keresztül a szabadba irányítják. A lehetséges tervezési lehetőségek a többfázisú leválasztó vagy a keresztlemezes leválasztó, amelyek a torony alsó részében helyezkednek el, ahol áramlásoptimalizált módon használhatók. A szellőzőtorony fejére viszont egy terelőburkolat van rögzítve.

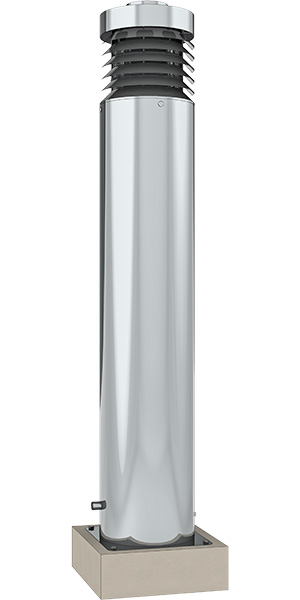

    FSC kombi torony

    Szabadon álló szellőzőtorony belső csővel az elszívott levegő elvezetéséhez és a friss levegő beszívásához a belső és külső cső közötti gyűrű alakú résen keresztül



    ÉpítésA látható cső statikailag teherbíró és egyben közeget is szállít. Általában nincs szigetelve. Az igényektől függően a szellőzőtornyok rozsdamentes acélból (1,5 mm-től) vagy acélból (4 mm-től) készülnek.
    Statikus rendszerHorgonykosár vagy épületcsatlakozás
    Teherhordó elemEgyfalú állócső rozsdamentes acélból vagy acélból
    Statika szerint méretezés
    Építéstöbbrétegű
    belső cső az elszívott levegő kivezetéséhez, gyűrű alakú rés a belső és a külső cső között a friss levegő ellátáshoz
    Belső csőszigetelésArmaflex szigetelés lehetséges
    Szájkosár zárása90°-os kilépő ív madárvédő ráccsal vagy egyenes madárvédelemmel
    Felületi megjelenésFacet körcsiszolás rozsdamentes
    acélhoz, horganyzott vagy festett acélhoz (burkolat)



    Vízleválasztó

    A nyitott tetejű elszívó toronyba integrált vízleválasztók akadályozzák meg az esővíz bejutását a szellőzőrendszerbe. Összegyűjtik az összes csapadékot, és egy vízelvezető rendszeren keresztül kifelé irányítják. Lehetséges tervezési lehetőségek a többfázisú leválasztó vagy a keresztlemezes leválasztó, amelyek a torony alsó részében vannak elhelyezve, ahol áramlásoptimalizált módon használhatók. A szellőzőtorony fejére viszont egy terelőburkolat van rögzítve.

    Tömítő, szorító karima tömítőfólia rögzítéséhez

    Ahhoz, hogy a szellőzőtornyot a talajra vagy a tetőre időjárásálló módon lehessen felszerelni, tömítőfóliába vagy tetőburkolatba kell beépíteni. A karima és az ellenkarima rögzítési pontként szolgál a tető/padló tömítésének a szellőzőtoronyhoz való rögzítéséhez. Ez ráadásul lefedhető egy időjárásálló gallérral a rendszer teljes lezárása érdekében.
